Eines de soldar i adherir:

Soldador elèctric:

Català: Soldador elèctric

Anglès: Electric welder

Elecció:

-En funció de la potència (15 W, 35 W, 65 W, 80 W,etc..)

-Fins a 35 W per a treballs d’electrònica.
-Entre 30 i 65 W per a treball d’electricitat.
-Més de 65 W per treballs en planxa i platines.
-Segons la tensió de alimentació (125 V o 220 V).

Eines de cargolar:

EL TORNAVÍS:

Català: El tornavís

Anglès: The screwdriver

Tipus de tornavísos:

-D'estrella

-Boca plana

Elecció:

-El cargol ha de coincidir amb la punta de el tornavís.

-En funció del diàmetre i la longuitud.

Tipus de cargols:

-Torx

-Sisavada

-Ranurada

-Phillips

-Pozidriv

Normes d'ús:

-No és pot utilitzar, amb una palanca, o com un tallant.

-Cada situació s'ha d'utilitzar el tornavís adequat.

Normes de seguretat:

-No tenir les mans greixoses.

-No es pot subjectar la peça que s'ha de cargolar.

-No s'ha de portar el tornavís a les butxaques.

-Mànec aïllant (preferible).

LA CLAU FIXA:

Català: La Clau Fixa

Anglès: Key fixes

Tipus de Claus Fixes:

-Clau de tub

-Clau d'estrella Colzada

-Clau sisavada o d'Allen

Elecció:

-En funció de la mida del cap del cargol i del tipus de cap del cargol.

-En funció del lloc d'utilització.

Normes d'ús:

-Cada tipus de clau s’ha d’utilitzar segons l’accés al cargol o a la

 femella.
-La mida de la clau sempre ha de coincidir exactament amb la mida
 del cap del cargol o la femella.
-Llevat de claus especials, no es pot picar damunt de la clau per
 prémer més fort.
-La clau de tub pot ser premuda amb diferents claus.


Altres tipus de claus:

-Clau de ganxo
-Clau de pipa
-Clau anglesa
-Clau Stillson
-Alicates de bec de lloro
-Clau de cadena

Normes de seguretat:

-Tant les claus com les mans no han d’estar greixoses.
-No es poden utilitzar mai com a martell.
-No estan preparades per ser utilitzades en llocs amb tensió elèctrica

Les eines passives:

EL CARGOL DE BANC:

Català: Cargol de banc

Anglès: The vise

Elecció:

-Mida de les mordasses.

-Per la guia: quadrada o rodona.

-Per la base: fixa o mòbil.

Normes d'ús:

-El cargol ha d'estar ben subjectat.

-S'obre i es tanca amb la palanca.

-L'alçada del cargol de banc ha de ser representada segons la postura.

Normes de seguretat:

-Les mordasses han d'estar en bon estat.

-No es pot picar la palanca amb altres objectes.

-La peça ha d'estar ben subjectada.

-No cal colpejar la part mòbil.

EL SERJANT:

 Català: El serjant

 Anglès: The clamp

 Elecció:

 -Per l’obertura entre braços en mm (C)
 -Per la profunditat en mm (P)

Normes d’ús:

-La pressió de la premuda ha d'anar d'acord amb el material.



Normes de seguretat:

-Cal tenir cura que el serjant no      s’afluixi durant el treball.

-Els serjants de grans dimensions, mal afermats, poden caure a terra
amb el perill consegüent per als peus.

Eines d'agafar o retenir:

LES ACLICATES:

 Català: Alicates

 Anglès: Pliers

 Elecció:

-Segons la feina que s'ha de fer.

 Normes d'ús:

-Segons la funció.

 Las més usuals:

-Boca plana. (Amb estries o sense)

-Boca rodona.

-Boca universal.

 Les universals s'utilitzen:

-Tallament de filferro.

-Manipulació de platines.

-Subjecció d'objectes cilíndrics.



Altres:

-Boca rodona llarga.

-Boca plana de bec d'ànec.

-Boca rodona estriada.

-Boca plana estriada.

-Boca colzada.

 Normes de seguretat:

-No s'ha de col.locar els dits entre el mànec.

-El mànec ha de ser aïllant (preferiblement).

PUNTA DE MACAR:

 Català: Punta de marcar
 Anglès: Frame pointer






Elecció:

 -Per la seva longuitud en míl.limetres.





Normes d'ús:

 -Les puntes han d'estar afilades.
 -No s'han de fer servir per foradar.
 -Quan l'utilitzes ha de tenir certa inclinació.


 Normes de seguretat:

 -Compte amb les punxes, és convenient protegir-les.

COMPÀS DE PUNTA:

 Català: Compàs de punta

 Anglès: Beat edge

 Elecció:

 -Per la seva longuitud.

 Normes d'ús:

 -Puntes afilades.

 -Ajustar la mida de les puntes amb el cargol de regulació.

 Utilitat:

 -Fer cercles i arcs.

 -Fer línies perpendicular.

 -Transportar distàncies.

 -Marcar divisions equidistants.

 -Fer línies paral.leles.

 Altres tipus:

 -Compàs de interiors.

 -Compàs de exteriors.

 -Compàs quadrant.

 -Compàs de fuster.

 -Compàs mecànic.

 Normes de seguretat:

 -Anar amb compte amb les puntes.

Eines de mesurar, traçar o marcar:

LA CINTA MÈTRICA:

Català: Cinta Mètrica

Anglès: Tape

Elecció:

-Per la longuitud de la cinta mètrica, en metres.

-Per grau de presió.

-La tolerancia va en funció de la llargada de la cinta.

 Normes d'ús:

-No em d'escantonar-la.

-Neetjar-la si està bruta.

-No torçar la cinta bruscament.

-Sempre que no s'utilitzi ha d'estar recollida.

-Hem d'ajudar la cinta, quan volem que entri dins la caixa.

Normes de seguretat:

-Tenir precaució, perquè podem tallar-nos amb els cantells.

EL REGLE GRADUAT D'ACER INOXIDABLE:

Català: Regle graduat d'acer inoxidable

Anglès:Graduated stainless steel ruler



Elecció:

-Per la seva longuitud en míl.limetres.

-Per la seva graduació.

Normes d'ús:

-El zero coinsideix amb el seu extrem.

-Ha d'estar net.

L'ESCAIRE:

Català: L'escaire

Anglès: Squad





Elecció:

-Per la longuitud en míl.limetres.

-Pel material de construcció de l'escaire.

Normes d'ús:

-Sempre s'ha d'escollir una cara de la peça plana, damunt de la que recolzem i

 desplaçar l'escaire.

-I s'ha de comprovar si l'angle recte està bé es pot comprovar, gràcies a la

 llum.

-Tenir cura a la hora de utilitzar-la.

EL PEU DE REI:

Català: Peu de Rei

Anglès: Caliper

EL GONIÒMETRE O CENTENELLA:

Català: Goniòmetre

Anglès: Goniometer

EL NIVELL:

Català: Nivell

Anglès: Level





Eines de perforació:

LA BORRINA:

 Català: Borrina

 Anglès: Borrina

 Elecció:

 -Per el diàmetre de la tija.

 -La unió del mànec i de la tija ha de ser sólida.

 Normes d'ús:



 -El sentit de gir ha de ser el del rellotge de les agulles i en sentit contrari per

  retirar-la.

 Normes de seguretat:

 -La unió del mànec i de la tija ha de ser sólida.

 -La punta està afilada s'ha d'anar amb precaució.

BROQUES:

 Català: Broques

 Anglès: Drill

 Elecció:

 -Són de metall, fusta, plàstic o per obra, has de fer servir la que correspon.

 -S'ha d'escollir en funció del seu diàmetre.

 Normes d'ús:

 -Segons el material cal utilitzar la broca adequada.

 -La seva punta ha d'estar afilada i neta.

 Tipus de broques:

 -Helicoïdals (les més usuals)

 -Broca per aixamfranar

 -Broca de dues ranures

 -Broca de widia

 -Broca plana (es de fusta)

 -Broca de campana

 -Broca d'espiral

 -Broca de tambor

 EL TREPANT PORTÀTIL:

 Català: Trepant Portàtil

 Anglès: Portable Drill



 Elecció:

 -La potència.

 -El diàmetre de la broca.

 -Velocitat.

 -Si ve amb trepant i percussor.

 -Quan has acabat, desendollem la màquina.

 Normes d'ús:

 -Tot ha d'estar net.

 -S'ha de començar amb la velocitat     lenta.

 -No pressionar molt.

 Normes de seguretat:

 -No portar manigues llargues, ni cabells llargs sense recollir.

 -Portar guants i ulleres protectores.

 -Col.locar el clau al portabroques.

 -Utilitzar suport vertical i subjectar la peça.

 -Cal deixar-lo sempre sobre una superfície plana i estable.

 -La broca està calenta, no la toqueu.

 -Els trepants han de ser preferiblement de doble aïllament.

 -El cable ha d'estar allunyat de la broca i de la zona de treball.

 -Si no l'estem utilitzant, és millor desconnectar-la.

Eines d'abrasió o fricció:

LA LLIMA:

 Català: Llima

 Anglès: Lime

  Elecció:

 -Segons la naturalesa del material.

 -Segons el picat i grau de tall.

 -Segons la forma de la peça que s'ha de tallar.

 -Segons les dimencions de la peça.

 -Segons la fase de treball. (Grau de tall)

  Llimes usuals:

 -Llima Rodona

 -Llima Mitjacanya

 -Llima Quadrada

 -Llima Plana

 -Llima Triangular

 -Llima de Raspa

  Normes d'ús:

 -Posició de l'operari, subjecció correcta de la peça per evitar vibracions.

 -Direcció del llimat 45º.

 -Neteja de les llimadures amb la carda. (La carda es la eina amb la que   es

  neteja les llimes).

  Normes de seguratat:

  -Els mànecs han d'estar nets de greix.

  -No donar cops amb les llimes.

  -Han d'estar amb bona forma, netes...



 LES ALICATES DE TALL:

 Català: Alicates de tall
 Anglès: Cutting pliers


 Tipus de alicates:

 -Alicates per tallar fils
 -Alciates de tall lateral
 -Alicates de tall frontal
 -Alicates per terminals


 Normes d'ús:

 -Cal utilitzar alicates de tall, per a cada material que han estat dissenyades.
 -El material no pot tenir una duresa superior a l'alicata.


 Normes de seguretat:

 -No s'han de col.locar els dits a dins el mànec.
 -S'ha d'anar amb compte quan talles.
 -En cas d'utilitzar alicates amb tensió elèctrica, el mànec a de ser aïllant.

 Eines de tall:

 TISORES:

 Català: Tisores
 Anglès: Scissors

 Elecció:

 -En funció del material que volem utilitzar:
  D'electrisista, de planxa, de paper..
 -Per la llargada en míl.limetres.


 Normes d'ús:

 -Segons el tipus de material, li correspon un tipus d'eines.
 -Quan talles la planxa es important marcar abans, per on tallaràs.
 -No em de tallar materials més durs que l'eina.
 -En cas de pelar el fil hem d'evitar malmetre el tall.


 Les més usuals:

 -Electrisista.
 -De planxa.

 SERRA DE TALL:

 Català: Serra de Tall
 Anglès: Cutting Saw


Elecció de la fulla:

 -Depen del material.

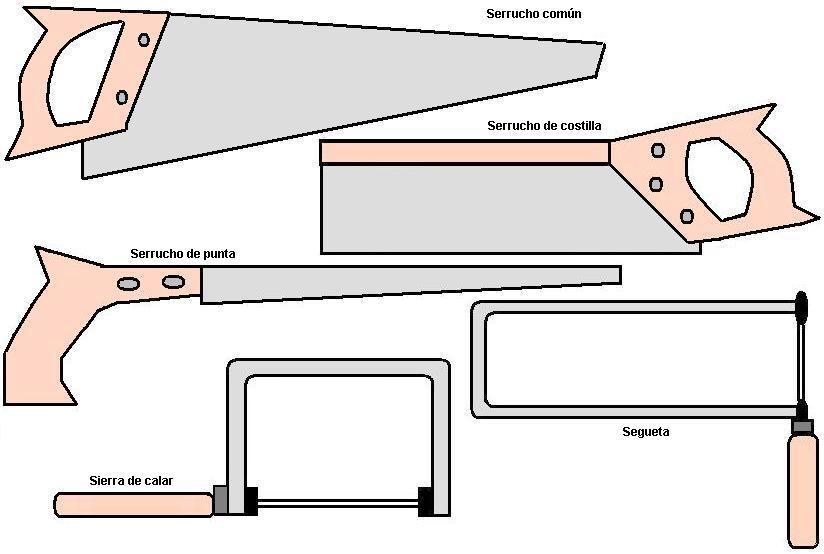

 Tipus de serres:

  -Marqueteria.
  -Xerrac.
  -Xerrac de punta.
  -Xerrac de beina.
  -Serra de circular.
  -Serra de cinta.
  -Serra de Vogir.


 Normes de seguretat:

 -No es poden utilitzar amb les mans amb greix.
 -No s'ha de forçar la serra, cal evitar moviments bruscos.
 -El material que has de tallar ha d'estar subjectat.
 -Cal tenir cura de no tallar-se, ni jugar amb les eines.


 Elecció de la màquina:

 -Per la potència consumida.
 -Per la inclinació del tall en graus.
 -Per la profunditat del tall en míl.limetres.


 Normes d'ús de la màquina:

 -S'utilitza per la fusta, plàstic i metall.
 -Per serrar fa falta col.locar una fusta sota.
 -És de gran utilitat per retallar figures i peces primeres irregulars.
 -No forçar la serra.


 Normes de seguretat:

 -Cal desenrollar, abans de qualsevol manipulació d'una part de la màquina.
 -Les obertures de refrigeració han d'estar netes.
 -Utilitzar ulleres de protecció.
 -Tenir fixa el que s'ha de serrar.
 -Les mans sense greix.
 -Abans d'engegar una màquina, s'ha d'haver desat les claus i els útils de
  reglatge.

Eines de percussió:

MARTELL:

 Català: Martell
 Anglès: Hammer

Elecció:

 -Per la utilització.
 -Pel pes.

 Nomes d'ús:

 -Per a cada situació cal utilitzar sempre el martell adequat.


  Martells més usuals:

 - Martell de Pena.
 - Martell d'orelles.
 - Maçeta de niló.
 - Maçeta de paleta.

 Altres:

 -Buixarda.

 -Mall.
 -Maça de fuster.
 -Maça d'escultor.

 Normes de seguratat:

 -El mànec a d'estar en bones condicions.
 -No es pot agafar el mànec amb les mans greixoses.
 -En cas de picar superfícies dures, és necessari utilitzar ulleres de seguretat.


 Els accidents més usuals són:

 -El trencament de mànec.
 -El despreniment de la maça.
 -El despreniment de petits fragments.



Benvinguts al blog de tecnologia! Aquí penjaré, moltes coses de la classe de Taller! Espero que os agradi!

Taller:

És l'espai on es poden dur a terme processos tecnologics.

Eines:

Les eines són objectes fets per a una acció determinada i utilitzades directament amb la mà per actuar sobre la matèria.

Màquina-eina:

La màquina-eina és un conjunt motoritzat emprat per a la conformació de peces de diferents materials (fusta, metall, plàstic...) per a una acció determina (tallar, polir..).

Famílies d'eines:

- Eines de percussió (trenca i transforma)

- Eines de tall. (tallar)

- Eines d'abrassió o fricció. (fa petit, poleix, erossiona)

- Eines de perforació. (perforen, fan forats)

- Eines d'agafar o retenir.

- Eines de cargolar.

- Eines passives.

- Eines de mesurar, traçar i marcar.

- Eines de soldar o adherir.
